昆山邁拓瑞和能源材料科技---移印機用氧化鋯陶瓷環的說明

作者： 超級管理員 時間：2022-09-27 22:46:11 閱讀：1324

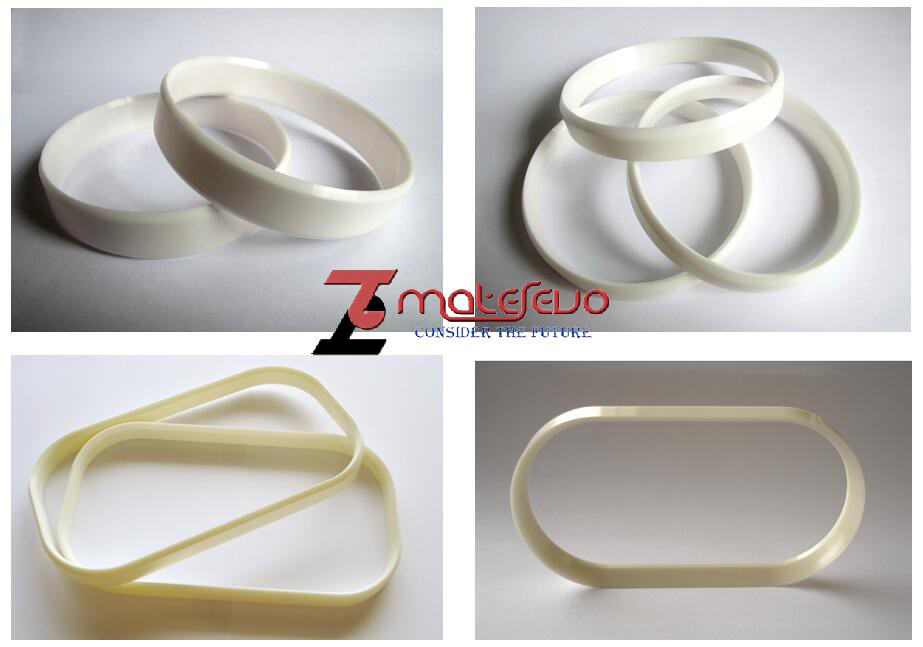

絕緣陶瓷環（氧化鋯ZrO₂+氧化釔Y₂O₃）產品照片

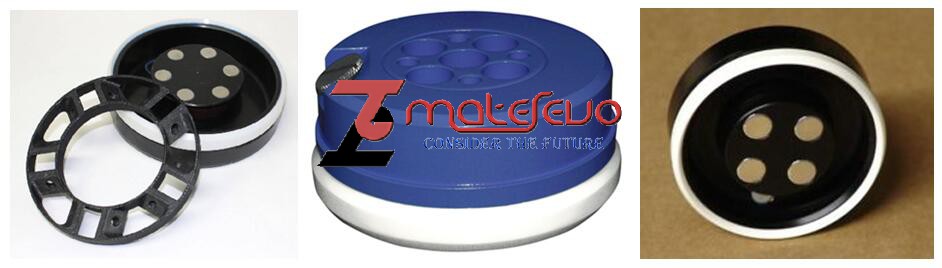

油盅系統(由不同形狀和結構的鋁合金/鋁/塑料或特殊材料杯體+不同規格和形狀的陶瓷環組成，詳見公司產品介紹)

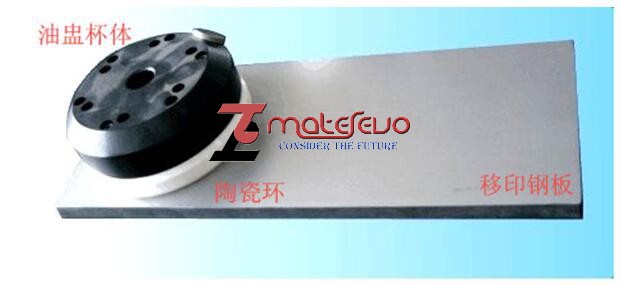

工作原理簡介(封閉式油盅系統中注入油墨，油盅系統環刀在移印鋼板上高速往復，在雕刻模板上注墨/刮墨印刷)：

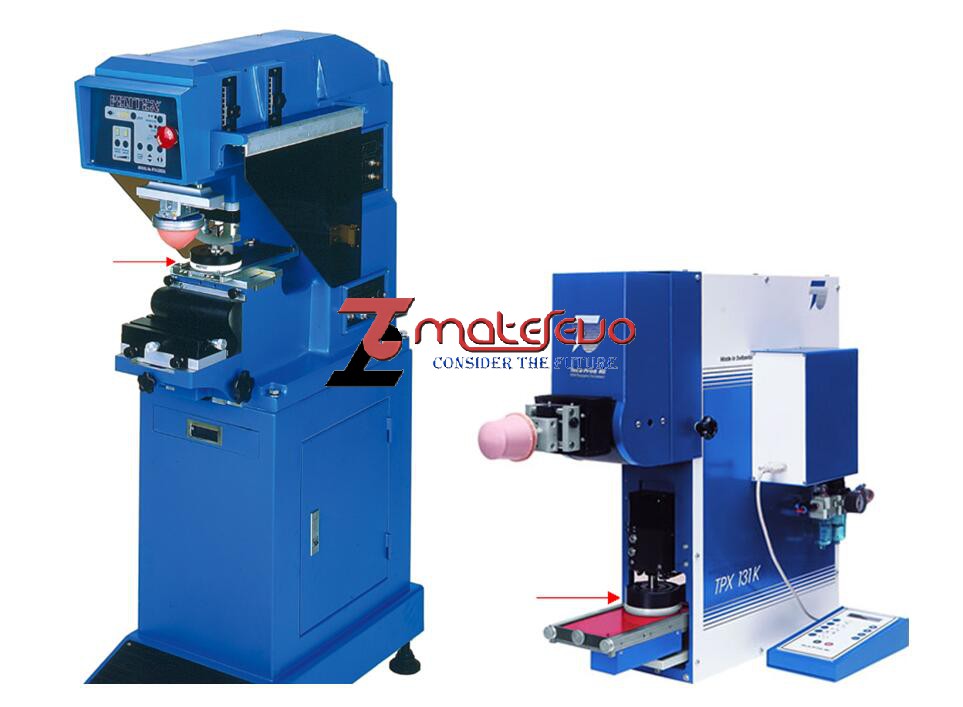

移印機整體一覽（油盅系統所處裝配位置）



     氧化鋯（ZrO₂）結構陶瓷是一種先進的工業結構陶瓷材料，其由天然鋯石（主要成分為硅酸鋯<ZrSiO₄>）中提取原粉，經過高溫?zé)Y(jié)和一系列提純工序得到高純度的ZrO₂原材料。由于ZrO₂的自身結合力很弱，需要根據不同的場合添加不同的穩定劑以實現工業化應用（我司產品選用的為95%含量的ZrO₂材料+5%的Y₂O₃作為穩定劑）。

     氧化鋯（ZrO₂）具有熔沸點高（2700攝氏度），比重低（6.05g/cm³），硬度高（HV>1300），強耐腐蝕（常溫下除HF和王水外所有溶劑），優異電絕緣（常溫下ρ=10¹⁵Ω*M）和優秀的韌性等優點。20世紀80年代在國外已用于工業生產中，國內在20世紀90年代左右開始引入新材料的研究與工業產品的生產，廣泛用于各種機械（密封件，活塞和軸套等），電子（IT刀片），光學（精密配件），鐘表（寶石軸承）和日常生活器具（陶瓷刀具）等行業。

    氧化鋯絕緣陶瓷環在實際工作過程中，依托和油盅杯體共同組成移印油盅系統來完成使命。油盅系統在移印機的印刷工作中具有決定性作用，其控制著油墨的精確添注，環?？刂疲文鍜?，封模密封和快速轉移（如上頁工作簡圖所示）等工作。相對于傳統的油盅環，其優異性主要有：

    1.防靜電。工業特種油墨通常含有微小的金屬顆粒且在高速移動印刷過程中容易產生靜電積累效應，這會嚴重影響移印機油盅系統的刮墨環刀（含金屬顆粒的特殊油墨容易附著在刀口周圍產生印刷阻力），油盅（靜電傳遞會導致油墨隨靜電產生類電泳滲漏），移印板（為鉻鋼材料，容易因靜電而產生油墨附著，降低模版的精密性從而影響后續的印刷質量。近些年來已有采用樹脂塑料板和特殊材料的陶瓷板作為雕刻模板），氣動手臂電磁控制器（極限情況下會擾亂移印機器手臂之電磁控制器，出現錯誤，產生未知的危害），終端印刷產品（一旦印刷錯誤，自動印刷線將會報廢部分或者全部待印刷制品，產生圖案模糊或者配色混亂等問題）以及操作員工的安全性（靜電傷害，特別是干燥環境下）等問題。整個移印油盅系統在工作中保持無靜電，是確保高質量印刷的最基礎環節。國外科研人員在20世紀90年代開始使用基于氧化鋯材料的絕緣陶瓷環，該產品的電絕緣，高強度，高韌性非常好地解決了這類工程應用中所產生的靜電問題。

    2.高硬度，高強度和高韌性的完美結合。歷來材料的硬度和韌性是成反比的，硬度越高韌性越差，硬度越低韌性越高。氧化鋯材料作為擁有較好硬度和韌性的先進陶瓷材料，我司采用了干壓成型+等靜壓成型的雙成型方法，使得產品在高溫?zé)Y(jié)后擁有了較好的硬度，致密度和強度，基本實現了理論和實際數據的一致性。同時，氧化鋯材料本身具有較好的韌性（不易碎裂），在高速往復印刷過程中實現了較小的磨損和不崩口，保證了單次大批量的印刷效果（普通金屬環的印刷壽命為5萬次左右，ZrO₂絕緣陶瓷環的印刷壽命為30~50萬次）。

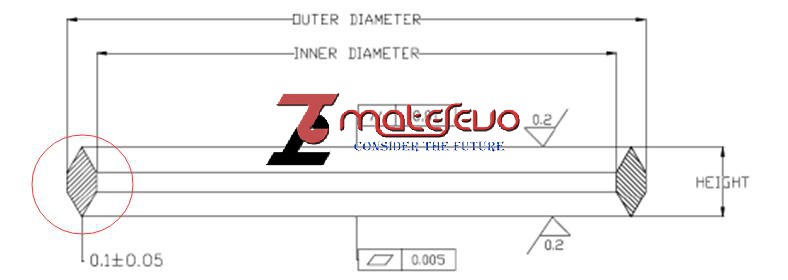

    3.精密加工，確保產品吻合和密封。氧化鋯材料的高硬度特性必然導致了現實生產過程中加工的艱難性。我司選擇了傳統尺寸機加工+數控修整+細節研磨+固液拋光等方法，順利克服了氧化鋯產品的深加工技術難關，實現了批量化工業生產，已經完全可以替代國外同類產品的技術要求。下面為我司絕緣陶瓷環的技術要求圖紙：

（內徑公差為<0,+0.1MM>，外徑和高度公差為<+/-0.1MM>，其余如上圖所示）



    4.質量輕，低摩擦，綠色環保節能。由于氧化鋯的比重為6.05g/cm³(普通鉻鋼為7.60g/cm³，鎢鋼為15.0g/cm³)，使得產品顯現出強度高且質量輕，在實際工作過程中會有更小的摩擦力和慣性干擾，減少了各個部件的損耗和移印機的電機功率消耗，在節電性能方面也有著很重要的貢獻（通常單色印刷機需要1個絕緣陶瓷環，n色印刷機需要n個絕緣陶瓷環，此中的累積節能效應就會變得舉足輕重）。

     我司目前在給國內外知名移印機生產廠家進行供貨，移印環的尺寸規格超過200種（詳見我司網站產品介紹），可以滿足您的各種各樣的選配需求。

  品質保證，快速交貨，合理價格，優質服務，讓您的生意順暢，輕松和安心~歡迎您的咨詢~
